1. Introducción del producto del equipo de prueba de aceite lubricante:

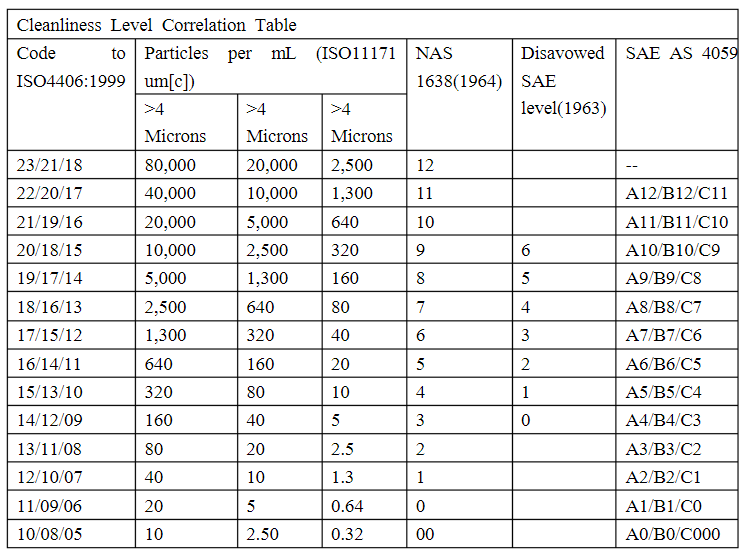

El detector de partículas WM-STC99 está diseñado y diseñado para su uso en sistemas hidráulicos, de lubricación, de transmisión y otros. Al mismo tiempo, se puede controlar la saturación de agua (RH) y la temperatura del aceite (℃). Este dispositivo puede utilizar cualquier formato estándar internacional para su funcionamiento, como ISO4406: 1999, NAS1638, AS4059E e ISO11218.

Principio de funcionamiento: Hacer pasar una fuente de luz LED de alta precisión especialmente calibrada a través del fluido a un diodo optoelectrónico. Cuando las partículas pasan a través de la luz, la cantidad de luz aceptada por los diodos se bloqueará. El tamaño y la cantidad de partículas se pueden introducir a través de esta condición.

2. Parámetros técnicos del equipo de prueba de aceite lubricante:

Modelo	Probador de aceite hidráulico WM-STC99
Tamaño de partícula	>4, 6, 14, 21, 25, 38, 50 y 70 μm (C) ISO 4406:1999
Alcance del análisis	Código ISO 4406:1999 del 0 al 25 NAS1638 Grado 00 a 12
Precisión	±1/2 código ISO, 4, 6, 14 μm (C) Código ±1, 21, 25, 38, 50, 70 μm (C)
Período	Ajustable de 10 a 3600 segundos (estándar 120 segundos)
Líquido de detección	Flujo de aceite mineral y base de petróleo
Velocidad de flujo	20～400 ml/min
Viscosidad	<1000 cSt
Temperatura ambiente	-25 ～ +55 ℃
Presión máxima	400 bares
Peso neto	5,4 kilos
Tamaño	366*285*168 mm

Contáctenos para obtener una cotización

3. Detalles del equipo de prueba de aceite lubricante:

3.1 Introducción del panel

Figura 1 Diagrama significativo de la placa del instrumento de detección

• Mostrar

Esta pantalla muestra los resultados de la prueba, incluido el nivel de limpieza actual, así como el contenido de humedad y la temperatura.

• Llave para abrir la puerta de la impresora

La llave de la puerta de la impresora se utiliza para reemplazar el papel de impresión (papel de impresión térmica de 57×35 mm).

• Indicador SEL

El indicador SEL es la luz de falla de la impresora (puede que se haya quedado sin papel).

• Indicador LF

El indicador LF es el indicador de funcionamiento de la impresora.

• Fuerza

El botón "Encendido" es el botón de encendido del detector.

• Detectar

El botón "Detectar" es el botón de detección automática del detector.

• Imprimir

El botón "Imprimir" es el botón que utiliza el evaluador para imprimir los resultados de la prueba.

3.2 Introducción de entrada y salida de aceite

Figura 2: Diagrama esquemático de la entrada y salida de aceite del detector.

• Entrada de aceite

La entrada de aceite es la interfaz donde el aceite del sistema ingresa al detector y la rosca es M16*2

• Salida de petróleo

La salida de aceite es la interfaz que fluye a través del detector y regresa al sistema, y ​​la rosca es M16*2。

Nota: La entrada y salida de aceite no deben invertirse, de lo contrario el detector se dañará;

La presión de la entrada de aceite no debe ser superior a 400 bar, de lo contrario el detector se dañará.

3.3 Introducción del puerto de comunicación de la computadora

Figura 3 Diagrama esquemático del puerto de comunicación del detector

• Interfaz de comunicación de computadora

Interfaz USB:RS485 para comunicarse con una computadora.

• Interfaz de potencia

Fuente de alimentación externa AC220V
